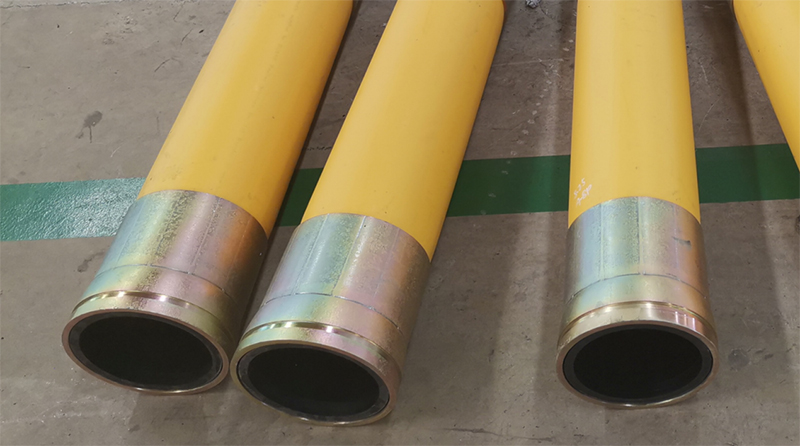

Труба PAT укреплена сетчатым каркасом из высокопрочной стальной проволоки, закрученной вокруг нее по спирали. Основным сырьем является модифицированный огнестойкий и антистатичный полиэтилен высокой плотности (HDPE). Для соединения стальной проволоки с внутренним и наружным слоями полиэтилена высокой плотности используется высокоэффективное полимерное связующее. Этот новый вид продукции для горнодобывающей промышленности сочетает в себе преимущества стальных и пластиковых труб и широко используется в подземных угольных шахтах для водоснабжения и водоотведения, распыления шлама, перекачки газа и давления ветра.
Поделиться:

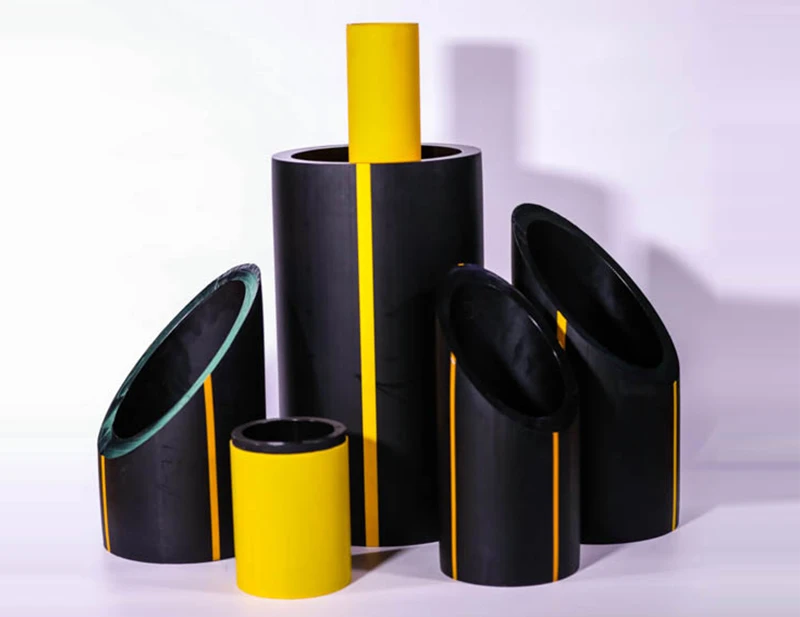

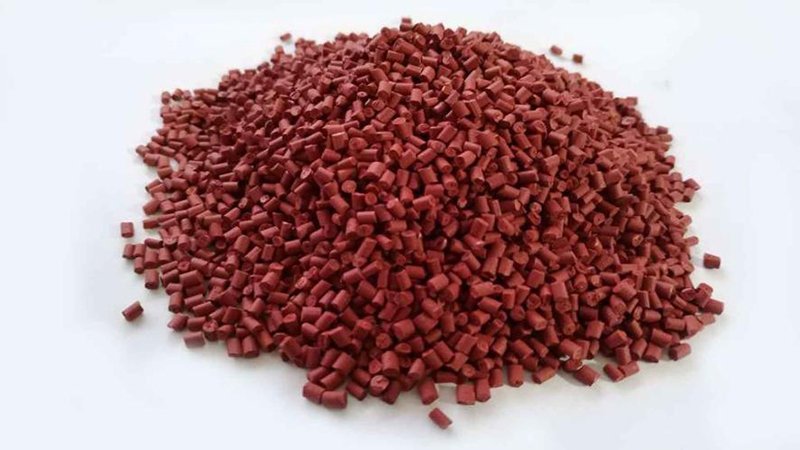

Основное сырье для трубопроводов PAT
Огнезащитная и антистатическая технология
Четыре ключевые технологии для решения проблем угледобывающей промышленности
1) Технология модификации материала ；
2) Технология создания сталепластиковых композитов ；
3) Технология герметичного соединения труб ；
4 ) Интеллектуальная технология трубопроводной сети.
Производительность
● Номинальный наружный диаметр патрона
dn50 - dn1 0,00 мм (см. таблицу технических характеристик)
● Номинальное давление PAT (труба имеет трехкратный запас прочности)
0,8 МПа - 10,0 МПа (см. таблицу технических характеристик) Способ подключения
Способ подключения
а) Трубопровод с низким давлением

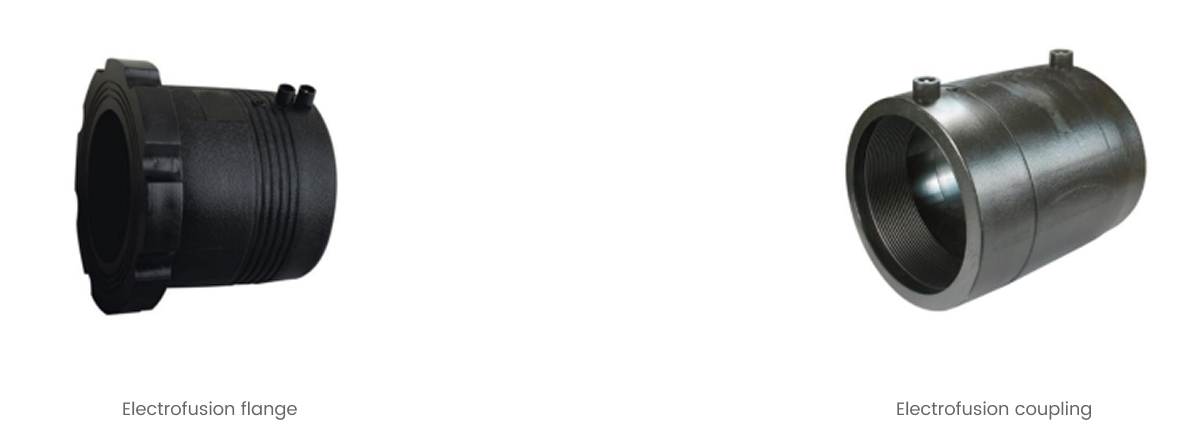

Рабочее давление не превышает 4,0 МПа, возможны два варианта подключения: электрофланцевое соединение и электроплавильное соединение ;
b) Давление в трубопроводе высокого давления :

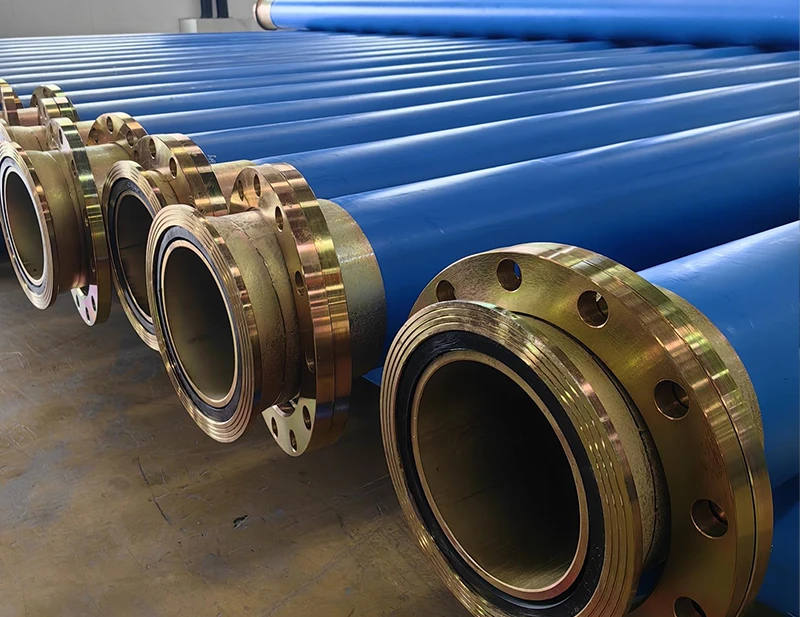

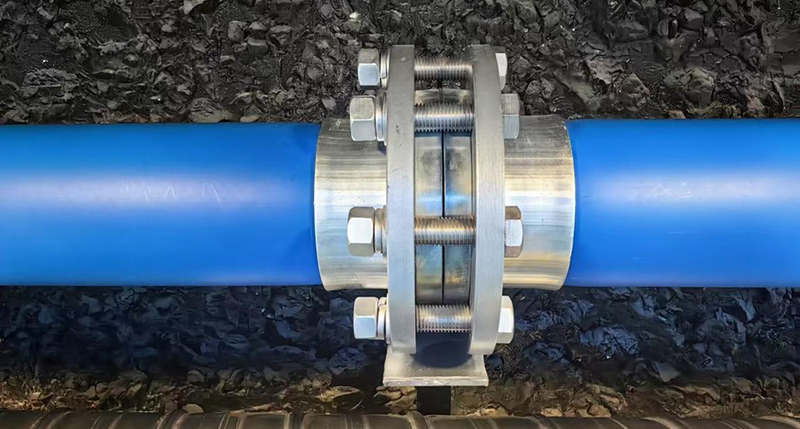

При рабочем давлении выше 4,0 МПа используйте фланцевое клепаное соединение с двойным уплотнением.
в) Использование быстроразъемных муфт в соответствии с условиями труда
Технические преимущества
01
Торец уплотнения и трубопровод выполнены в одной форме, гарантирующей, что транспортирующая среда не соприкасалась с металлической частью трубы, полностью исключая возможность контакта проволоки в трубе с транспортирующей средой.
02
Плоскость уплотнения и трубопровод расположены под углом 90°, и используется металлический крепеж, конец трубы заклепан с использованием металла, что обеспечивает прочность соединения и повышает способность соединения выдерживать осевое усилие.
03
Технология заклепки позволяет использовать стальную проволоку в трубе для достижения механических соединений, гарантируя общую прочность трубы; предотвращается смещение проволоки, и трубопровод не выдерживает давления.
04
Между двумя концами трубопровода используется усиленная герметичная прокладка. конструкция и стопорное кольцо на заклепочном двойном уплотнении удерживают уплотнительную прокладку, предотвращая возможность выдавливания уплотнительной прокладки из-за избыточного давления.
Испытание трубы на прочность
|
Тип теста |
Температурный тест / ℃ |
испытательное давление/МПа |
Время испытания/ч |
Требования к производительность |
|
Гидростатическая прочность |
20 |
2× PN |
1 |
Без разрыва, без утечки |
|
60 |
1,2×PN |
165 |
Без разрыва, без утечки |
|
|
60 |
1,1×PN |
1000 |
Без разрыва, без утечки |
|
|
Прерывистое давление |
20 |
Непрерывно увеличивайте давление до тех пор, пока образец не разорвется. |
≥3 ПН |
|
＊ Вся продукция соответствует требованиям контроля качества с минимальным запасом прочности 3. (Не менее чем в три раза превышающим запас прочности).
Проектирование трубопровода

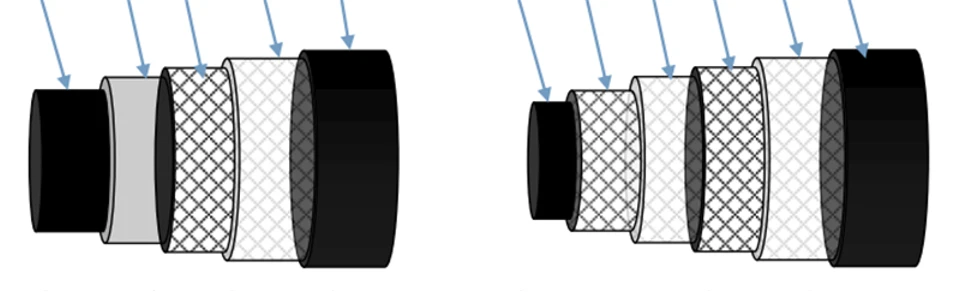

Рис. 1 Двухслойный армированный слой Рис. .2 Многослойный армированный слой
Описание:
1. Внутренний слой из полиэтилена
2. Специализированный клей-сплав r
3. Стальная проволочная сетка с обмоткой
4. Наружный слой из полиэтилена
Таблица - Проволочная сетка
|
Номинальный наружный диаметр (dn) |
50-200 |
225-500 |
560-630 |
710-1 2 00 |
|
Минимальный диаметр рама(d) |
0.5 |
0.8 |
1.0 |
1.1 |
|
Угол намотки |
55°≤α≤60.0° |
|||
|
Направление намотки |
ЛЕВЫЙ + ПРАВЫЙ |
|||

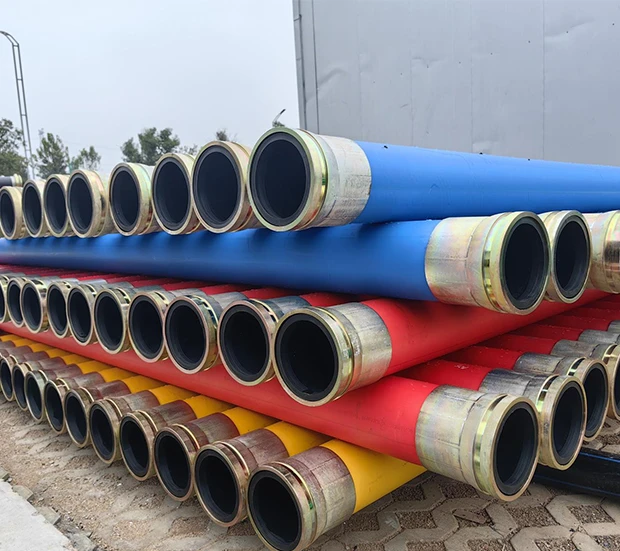

Технические Характеристики Трубопровода
а) Высокая прочность:
Полиэтилен и стальная проволока с покрытием изготавливаются из специального модифицированного
материалы с прочностью композита ≥15 Н/мм, устойчивые к гидравлическим ударам;
b) Хорошая устойчивость к деформации:
Он обладает превосходной способностью противостоять оседанию фундамента, а трубопровод не
протекает или не ломается при определенном изгибе, если он устойчив к давлению;
c) Надежное соединение:
В трубопроводе обычно используются электрофузионные и механические соединения, а прочность
интерфейс выше, чем прочность самого трубопровода, который может адаптироваться к
потребности в использовании в различных прикладных средах;
d) Низкая общая стоимость проекта:
Он может быть построен вне трубной траншеи для сокращения объема земляных работ и
стоимость проекта земляных работ; труба имеет малый вес и не сильно зависит от больших габаритов
оборудование;
d) Экономически эффективный трубопровод:
Давление в трубах в основном зависит от стальной проволоки и снижает расход
полиэтиленовое сырье, и преимущество в стоимости трубопровода очевидно.
