В качестве основного сырья для трубопроводов используется полиэтилен PE100, полиэтилен высокой плотности для трубопроводов. Этот кристаллический неполярный материал обладает очень стабильными химическими свойствами, устойчив к коррозии в различных химических средах и не подвержен электрохимической коррозии.
Поделиться:

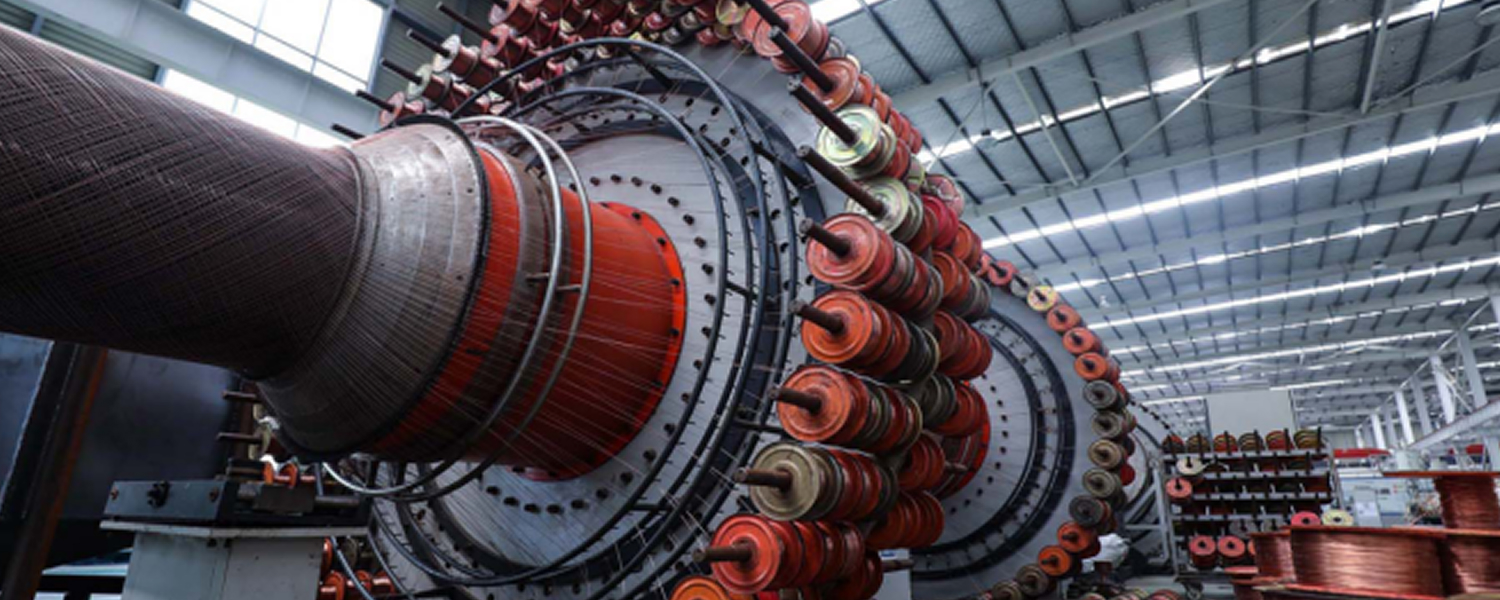

Стальная рама изготовлена из стальной проволоки с медным покрытием, соответствующей стандарту GB/T14450. Мы используем высокопрочную стальную проволоку с прочностью ≥2050 МПа, что значительно превышает минимальные требования стандарта ≥1750 МПа.
Производительность продукта
Номинальный наружный диаметр патрона
dn50 - dn1200 мм (см. таблицу технических характеристик)
Номинальное давление PAT (труба имеет трехкратный запас прочности)
0,8 МПа - 15,0 МПа (см. таблицу технических характеристик)
Способ подключения
1. Трубопровод низкого давления

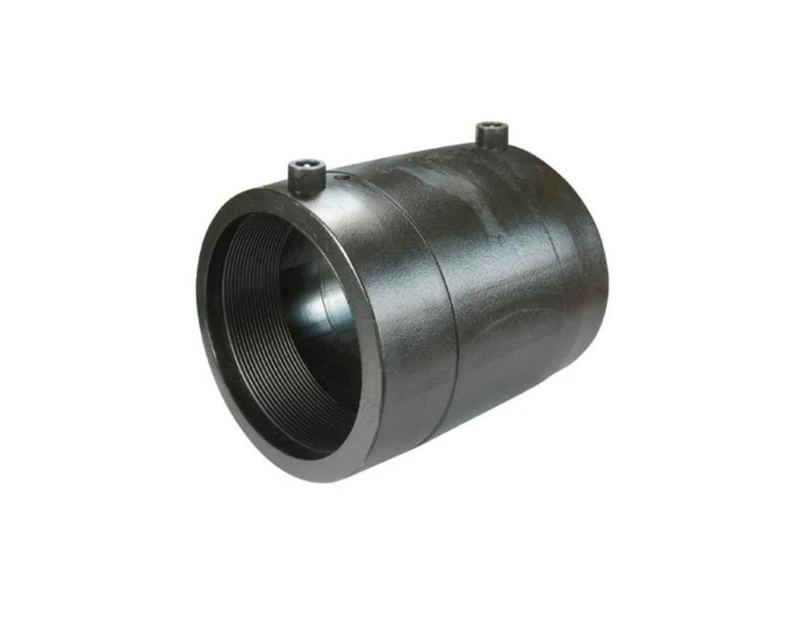

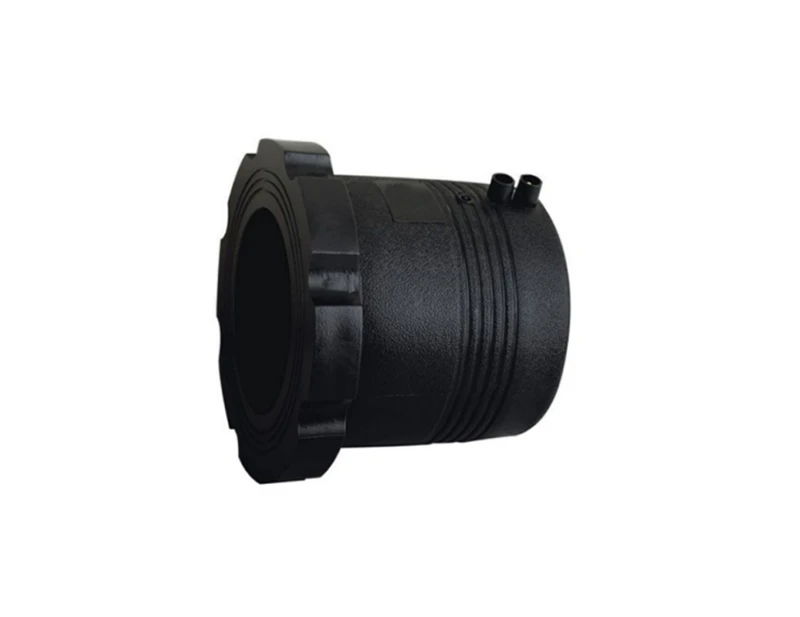

Рабочее давление не превышает 4,0 МПа. Доступны два варианта подключения: электрофланцевое соединение и соединение методом электроплавления;
2. Трубопровод высокого давления
Рабочее давление не превышает 4,0 МПа. Доступны два варианта подключения: электрофланцевое соединение и соединение методом электроплавления;

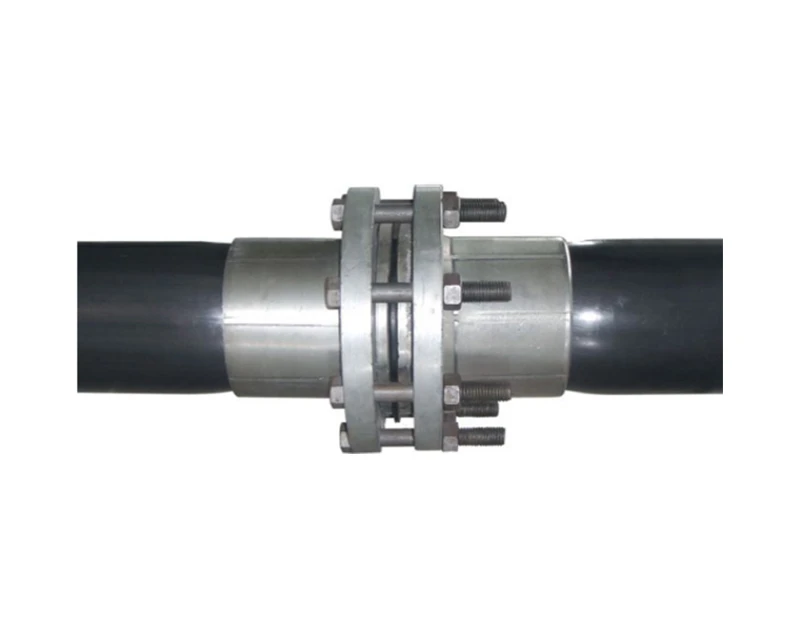

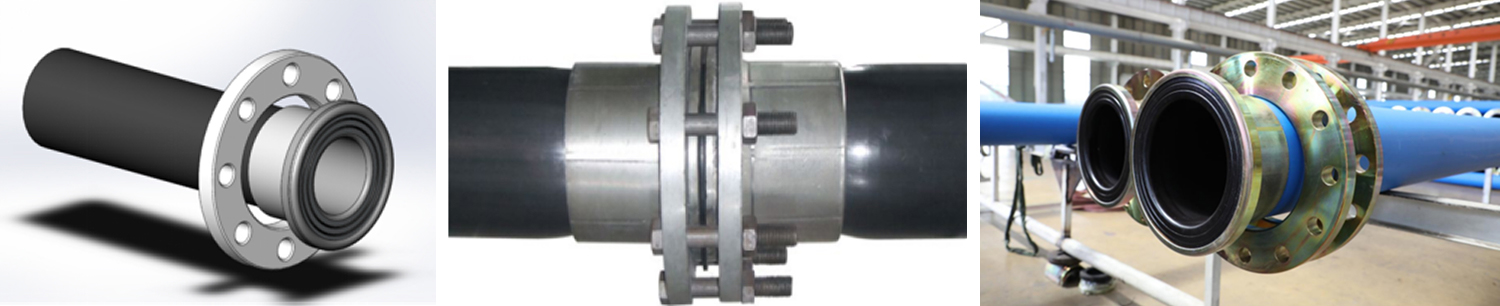

Фланцевое соединение высокого давления

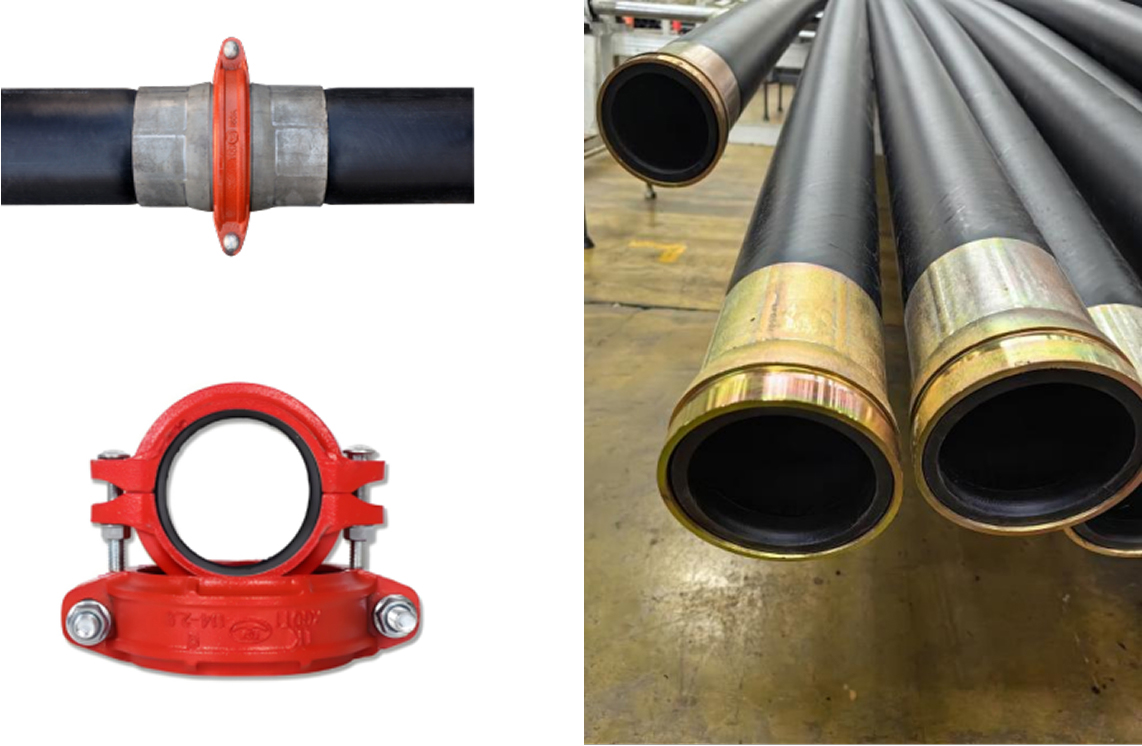

3. Используйте быстроразъемные муфты в зависимости от условий работы
Рабочее давление не превышает 4,0 МПа. Доступны два варианта подключения: электрофланцевое соединение и соединение методом электроплавления;
Технические преимущества
01
Уплотнительная поверхность и трубопровод выполнены как единое целое, что гарантирует отсутствие контакта транспортирующей среды с металлической частью трубы, полностью исключая возможность контакта проволоки в трубе с транспортирующей средой.
02
Уплотнительная поверхность и трубопровод расположены под углом 90°, и используется металлический крепеж.
Конец трубы заклепан металлической заклепкой, что обеспечивает прочное соединение и повышает его способность выдерживать осевое усилие.
03
Технология заклепки гарантирует, что стальная проволока в трубе обеспечивает механическую
соединение, обеспечивающее общую прочность трубы; предотвращается смещение проволоки, предотвращающее
трубопровод не выдерживает давления.
04
Между двумя концами трубопровода используется усиленная герметичная прокладка, а стопорное кольцо на заклепочном двойном уплотнении удерживает уплотнение, предотвращая возможность выдавливания прокладки из-за избыточного давления.
Испытание трубы на прочность
|
Тип теста |
Температурный тест / ℃ |
испытательное давление/МПа |
Время испытания/ч |
Требования к производительность |
|
Гидростатическая прочность |
20 |
2× PN |
1 |
Без разрыва, без утечки |
|
60 |
1,2×PN |
165 |
Без разрыва, без утечки |
|
|
60 |
1,1×PN |
1000 |
Без разрыва, без утечки |
|
|
Прерывистое давление |
20 |
Непрерывно увеличивайте давление до тех пор, пока образец не разорвется. |
≥3 ПН
|
|
Вся продукция соответствует требованиям контроля качества с минимальным запасом прочности, равным 3.
(Не менее чем в три раза превышающий запас прочности).

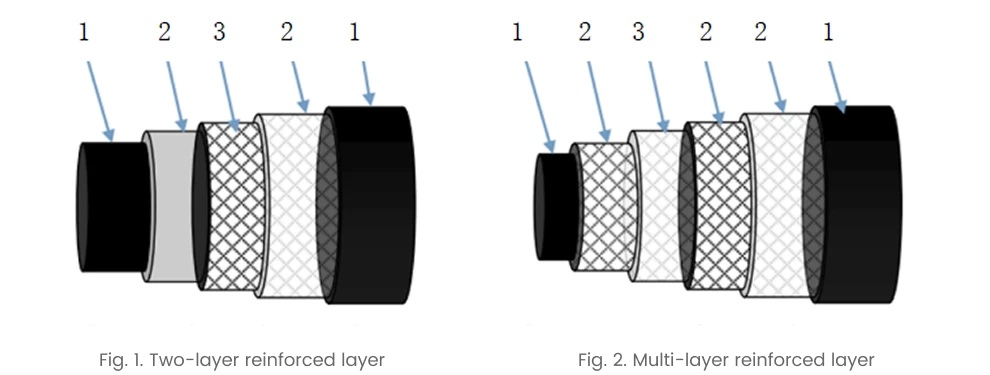

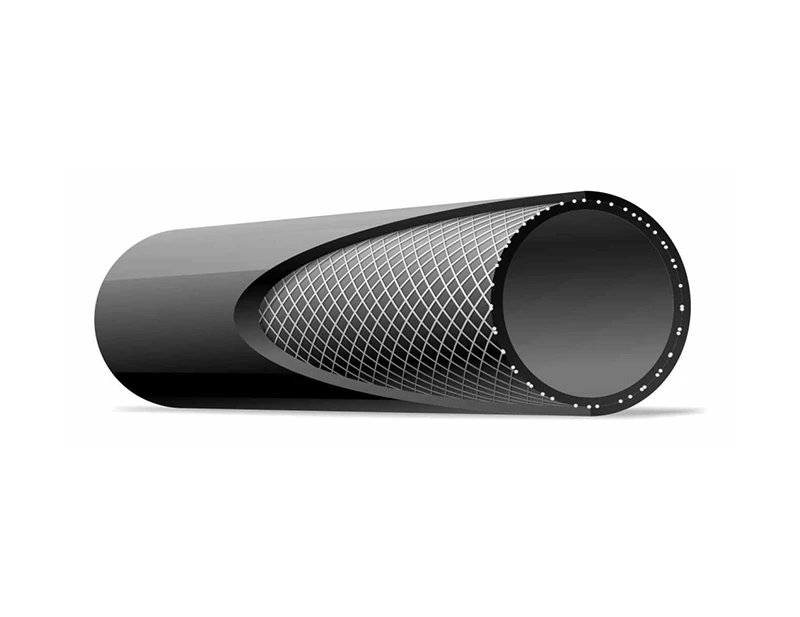

Проектирование трубопровода
Описание:
1-Внутренний слой из полиэтилена
2-Специализированный клей-расплав
Стальная проволочная сетка с 3-мя обмотками
4-Наружный слой из полиэтилена
Таблица - Проволочная сетка
|
Номинальный наружный диаметр (Dn) |
50-200 |
225-500 |
560-630 |
710-1200 |
|
Минимальный Диаметр Каркаса (D) |
0.5 |
0.8 |
1.0 |
1.1 |
|
Угол намотки |
55° ≤ α ≤ 60.0° |
|||
|
Направление намотки |
ЛЕВЫЙ + ПРАВЫЙ |
|||

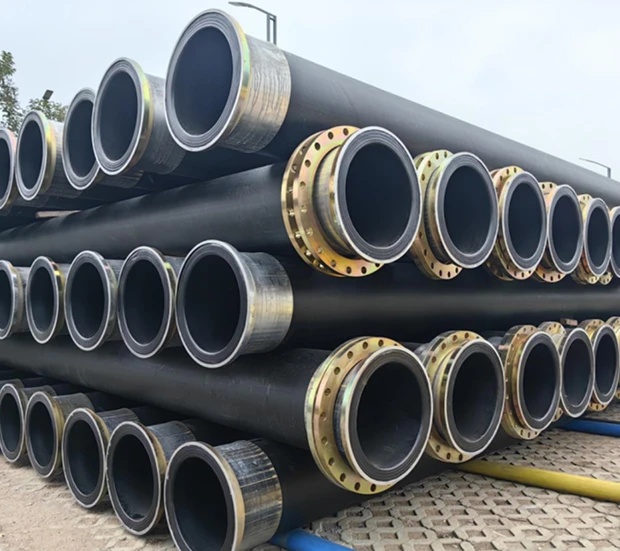

Технические Характеристики Трубопровода
а) Высокая прочность:
Полиэтилен и стальная проволока с покрытием изготовлены из специальных модифицированных материалов с прочностью композита ≥15 Н/мм, устойчивых к гидравлическим ударам;
b) Хорошая устойчивость к деформации:
Он обладает отличной устойчивостью к оседанию фундамента, и трубопровод не будет протекать или повреждаться под определенным углом изгиба, когда он выдерживает давление;
c) Безопасное и надежное соединение:
В трубопроводе обычно используются электрофузионные и механические соединения, а прочность стыка выше, чем у самого трубопровода, что позволяет адаптироваться к потребностям различных условий применения;
d) Низкая Общая стоимость проекта:
Она может быть сооружена вне траншеи для прокладки трубопровода, что сокращает объем земляных работ и стоимость проекта земляных работ; труба имеет малый вес и практически не зависит от крупногабаритного оборудования.;
e) Экономически эффективный трубопровод:
Давление в трубах в первую очередь регулируется стальной проволокой, что сокращает потребление полиэтиленового сырья, а экономическое преимущество очевидно.
